一、仪器概述:
新诺RYJ-600EG系列电加热压片机是我司结合市场需求,研发出的一款全新的一体式、小吨位、加宽型、双平板热压压片机。该手动热压机满足于对压力控制精度较为严格、又需要宽尺寸模具压样试验的用户使用,可对粉末、橡胶、塑料薄膜等一些固体样品进行高温压样试验,也做作为小型硫化仪使用,现已广泛应用于科研、教学、坚持、制药、催化、化工等各个行业,可替代同类进口产品。
二、RYJ-600E系列热压机主要技术参数:
设备型号 | RYJ-600E | RYJ-600E1 | RYJ-600E2 | RYJ-600E3 | RYJ-600E4 |
RYJ-600EG | RYJ-600EG1 | RYJ-600EG2 | RYJ-600EG3 | RYJ-600EG4 | |
压力范围 | 0-10T/0.01t | 0-24T/0.01t | 0-30T/0.01t | ||
活塞直径 | Ф65mm | Ф95mm | Ф110mm | ||
最大活塞行程 | <60mm | ||||
加泄压方式 | 手动加压/缓加压,手动泄压 | ||||
控制面板 | XNNETS 7寸 触摸液晶屏(远程控制可选配) | ||||
触屏功能模块 | 压力显示-温控系统-数据管理系统-中英文界面互换等(USB可升级) | ||||
样品压强换算 | 实时自动计算样品承受压强(MPa) | ||||
温控系统 | 可编程--5段加热--自动升温--自动保温--自然降温 | ||||
保温时间 | 不限时N秒,每段均可设置不同的保温时间 | ||||
热压板类型 | 双平板加热、加压,上板固定/抛光面板 | ||||
热压板加热范围 | 室温-300℃/0.1℃ | ||||
室温-500℃/0.1℃【仅限RYJ-600EG系列】 | |||||
加热芯材质 | 铝芯【铜芯为RYJ-600EG配置】 | ||||
热压板降温方式 | 自然降温【风冷降温或水冷降温为选配】 | ||||
设备隔热方式 | 进口隔热板【不锈钢水冷隔热板为RYJ-600EG配置】 | ||||
高温安全配置 | 当模具温度超过50℃时温控器自动提示【注意防烫】标志 | ||||
设备电源 | 220V(50Hz/60Hz)/带漏电保护器 | ||||
热压板尺寸 | 宽150×150mm | 宽180×180mm | 宽200×200mm | 宽300×300mm | 宽400×400mm |
工作空间 | 宽150×60mm | 宽180×60mm | 宽200×60mm | 宽300×60mm | 宽400×60mm |
设备最大功率 | 1300W | 1900W(900W×2+100W) | 2500W | 5100W | |
外形尺寸 | 30×40×43cm | 35×40×44cm | 35×40×44cm | 45×41×45cm | 56×60×62cm |
设备重量 | 60kg | 90kg | 95kg | 360kg | 420kg |
配置说明 | 热压机1台!指针压力表选配,风冷机/水冷机选配!工作空间可加高,可根据需求定制热压机或孔板模具 |
备注:部分为我新诺特有指标,可根据客户需求定做改进热压机。
三、机器操作指南:
1、设置步骤:
插上电源,启动开关,设备进入通电阶段,屏幕自动亮起,进入主界面,按下屏幕【设置】按钮,进入设置页面:

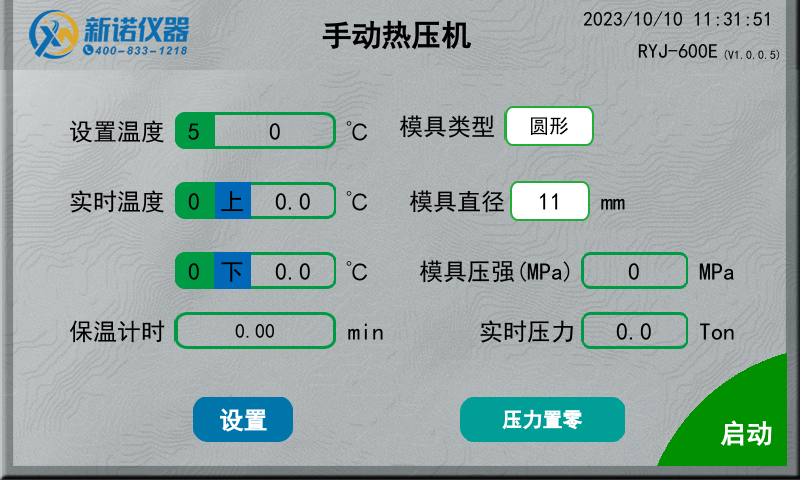

【主界面】

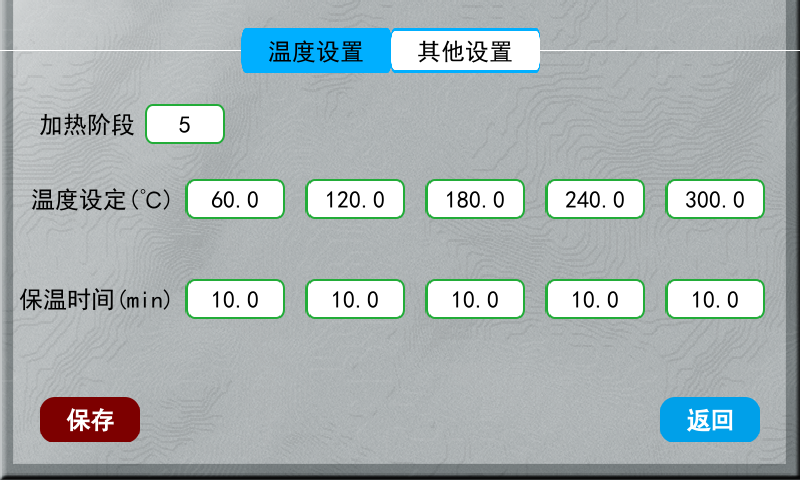

【温度设置界面】
>温度设置:1-5阶段,根据需求设置所需要的温度及每段温度的保温时间,注意设置时后阶段的温度要高于前一阶段温度。本机只用输入一组温度,上、下板便同时加热,这样更省时、方便快捷。
>模具类型:圆形、方形、异形(任选)。当选择圆形时,输入模具直径;选择方形时,输入模具长宽尺寸,系统会自动换算出模具所承受的压强。当模具为异形时,则不需要输入模具尺寸,当然也就无法自动计算模具承受压强。
>实时温度:实时温度为当前模具加热过程中的实际温度。
>模具压强:根据设定的压力值、模具类型和模具尺寸,自动计算出模具承受压强。
【注:使用此功能需要配备我公司的压片机,其他公司的压片机也可以】
>其他设置:
设置系统时间:点击时间设置后面的小方框,便可以直接修改时间,修改完成后要再次点击【设定时间】按方能保存。
蜂鸣器:默认出厂时都是【开】,如不用点击便可关闭。
亮度:直接在方框内修改合适的亮度,设置后要再次点击【设定亮度】
校验温度(上)和校验温度(下):室温情况下,上、下模具温度应该一致,如若不一致可通过测温后校正此处数值。
语言设置:【中文】和【英语】,可根据需求选择合适的语言,点击切换后保存。

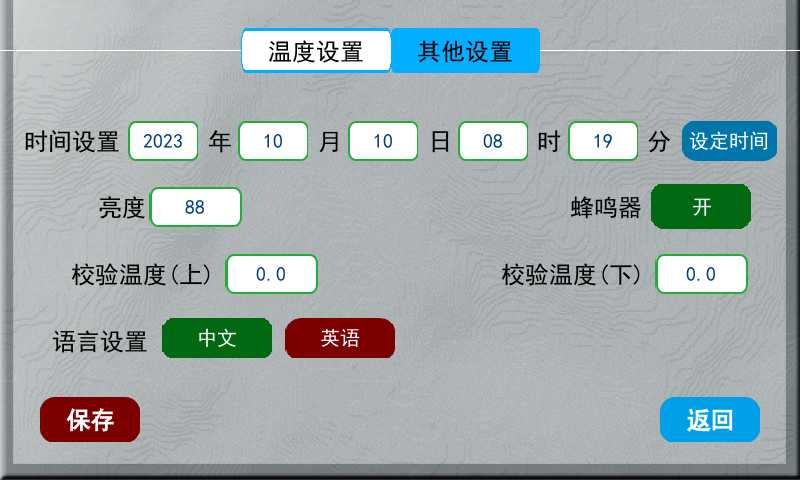

【其他设置界面】
>保存和返回:当所有数据设定完毕时,点击【保存】按钮,进入主界面,可启动加热程序。

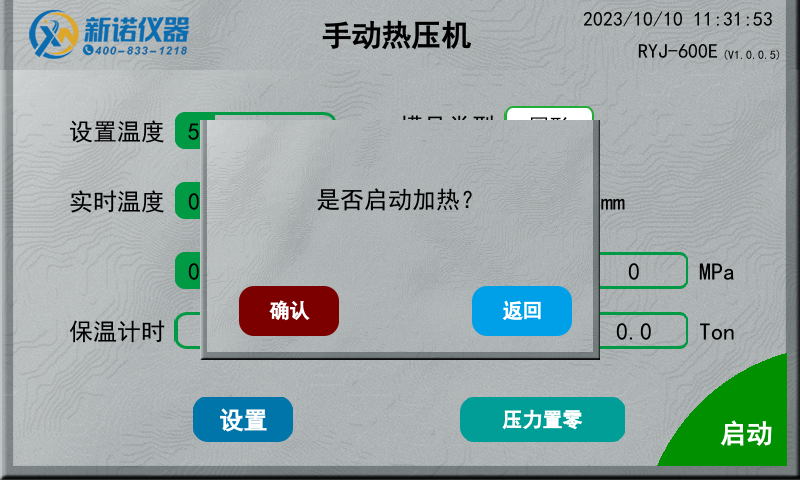

【启动加热界面】

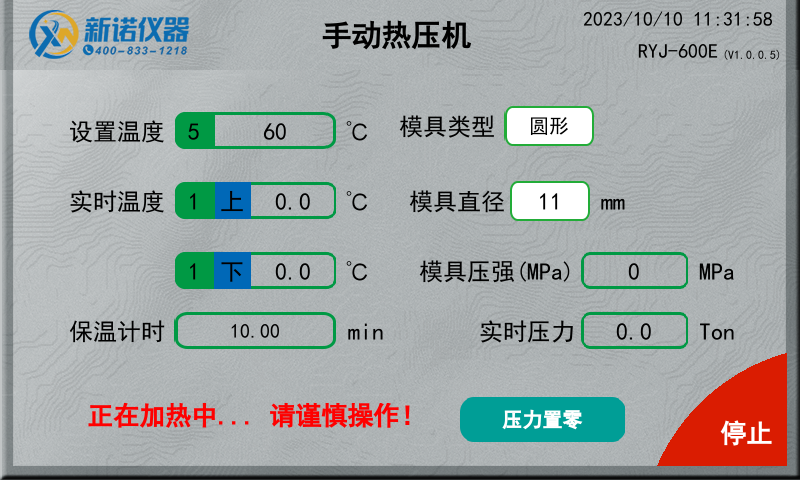

【加热中界面】
>保温计时:当实际温度达到设定温度后设备会启动保温倒计时。
>实时压力:显示当前阶段实际压力。
当加热模具模具高于50度时,温控屏幕上会提示注意防烫,使用过程中务必注意安全!
四、压力置零:
常规操作:上下加热板不接触时,进行清零确认零位。注意:在某一压力点清零后,则永远默认此点位为零位。
【注意:此功能针对选配我公司生产的压片机并需配备高精度压力变送器】
五、注意事项及保养:
1、重要告知:设备内的SD卡存储有本机的设定数据,切勿取出!以免造成危险与设备不能正常使用、甚至损坏!!
2、使用时压力不要过本机的最大压力范围,否则会影响压片机的使用寿命,甚至造成危险。
3、不要长时间在模具的极限温度上使用,以免影响模具使用寿命,更不能超温使用。
4、油缸不要超过本机的最大行程,否则会导致拉簧变形,油缸无法回到初始位置。
5、压片机液压油使用68号抗磨液压油【耐高压】型为宜;
6、不定期检查机器螺栓是否牢固,发现问题,第一时间紧固,切不可大意
7、每次试验完毕,要及时清理机器表面的残留物,特别是油缸、屏幕及电路附近的散落粉末、水迹、油污等,导电或易腐蚀材料污垢需更加注意,要及时清理保养;定期在丝杠处加润滑油或凡士林,避免丝杠生锈影响使用。
8、整机保养:设备不用时要切断电源,长时间不使用时触摸屏表面附上一层薄膜。
9、使用中有任何问题可拨打下方服务热线,由工程师电话或视频指导操作
由衷的感谢您选择我公司产品,我们将尽最大努力为您提供服务,谢谢!
