上海新诺大球形模具(Ф41-50mm)MJQ型 压片机模具

产品时间:2020-12-04 06:13:45

简要描述:

MJQ型实验室球形模具常用于制药行业及小批量测试上,常用模具压片尺寸:直径Ф3-20mm,高度1-20mm,散装粉末高度:15-35mm,用于实验室等行业把样品粉末压制成型为圆球状或圆球柱体形状。其它特殊模具尺寸、规格、形状、材质等可根据客户需求定做。 二、模具主要技术指标: 模具名称 MJQ型 大球形模具 (Ф30-60mm) 成型样品实图 可压制样品形状 圆球体、半球体...

详细介绍

一、模具概述:


MJQ型实验室球形模具常用于制药行业及小批量测试上,常用模具压片尺寸:直径Ф3-20mm,高度1-20mm,散装粉末高度:15-35mm,用于实验室等行业把样品粉末压制成型为圆球状或圆球柱体形状。其它特殊模具尺寸、规格、形状、材质等可根据客户需求定做。



二、模具主要技术指标:


模具名称

MJQ型 大球形模具(Ф30-60mm)

成型样品实图

球形模具实图

可压制样品形状

圆球体、半球体、球形柱体等,如药片

模具规格

Ф30,Ф40,Ф50,Ф60mm等

模具成套结构

模具底座,模具套筒,模具压杆,模具退膜套

模具材质

合金工具钢:Cr12MoV

模具压头硬度

HRC60-HRC62

模具腔体深度

60mm

外形尺寸

Ф88×150mm

重量

5.8kg

压强计算公式

油缸的面积/模具的面积×压力表读数=模具实际承受压强。

模具备注

非标定制,以上指标仅供参考,可根据客户需求定制各种规格、材质、形状的模具

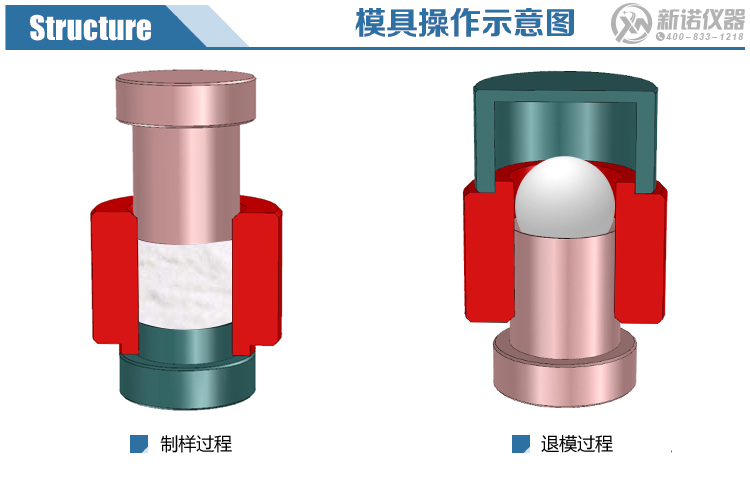

大球形模具示意图

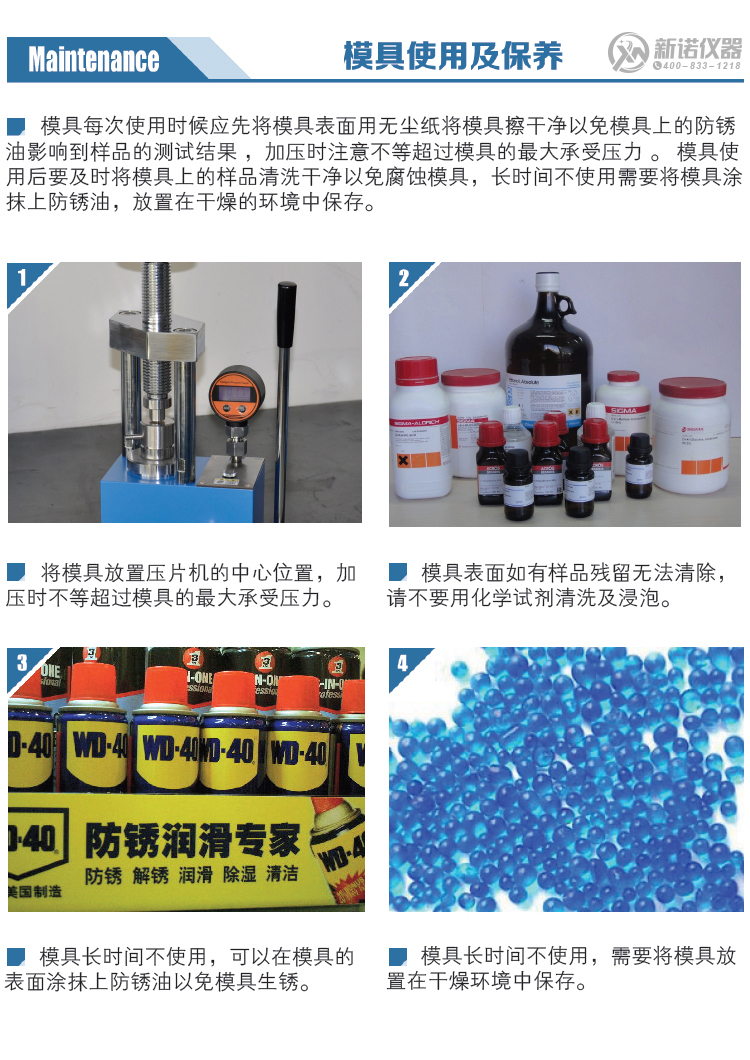

球磨模具使用及保养
