MJK-Y型Φ51-60mm上海新诺圆柱形开瓣模具系列(非标定制)压片机模具

产品时间:2020-12-03 03:08:24

简要描述:

圆柱形开瓣模具又称为易退模组合型模具, 也是实验室比较常见的压片模具, 一般是由三个内芯组合成一个圆柱形腔体,该腔体直径尺寸即是粉末样品压制成型后的尺寸,后通过圆形套筒把三个内芯套住固定为一个整体。压制完成后,通过快速拆解模具套筒即分离三个内芯,压制的粉末样品直接取样,无需经过脱模环节,避免脱模过程中对样品二次冲击导致的样...

详细介绍

一、模具概述:


圆柱形开瓣模具又称为易退模组合型模具,也是实验室比较常见的压片模具,一般是由三个内芯组合成一个圆柱形腔体,该腔体直径尺寸即是粉末样品压制成型后的尺寸,后通过圆形套筒把三个内芯套住固定为一个整体。压制完成后,通过快速拆解模具套筒即分离三个内芯,压制的粉末样品直接取样,无需经过脱模环节,避免脱模过程中对样品二次冲击导致的样品断裂断层或破损。开瓣模具主要用于压制一些不易成型或不易退膜的粉末样品。配合压片机使用,可将溴化钾(KBr)、氯化钠(NaCl)、二氧化硅(SiO?)、氧化铝(Al?O?)、氧化锆(ZrO2)等各种粉末材料压制成型,并制作出各种圆形试片、柱体或其他形状进行科学分析研究;现已广泛应用于科研、教学、催化、检测、制药、化工以及新材料研发等各个领域,可替代同类进口产品。



选型指南:圆柱形易退模开瓣模具属于实验室耗材,一般由模具底座、模具内芯(三个瓣)、模具套筒、模具压杆、模具垫片和模具退膜套等六部分组成,接受非标定制各种规格,货期一般为3-20天。常用模具尺寸在Φ3-Φ40mm之间,规格有:Φ3、Φ5、Φ6、Φ7、Φ8、Φ10、Φ12、Φ12.7、Φ13、Φ15、Φ18、Φ20、Φ25、Φ30、Φ32、Φ35、Φ40、Φ100mm等。



二、主要技术指标:


模具名称

MJK-Y型 圆柱形开瓣模具(Ф51-Ф60mm)

模具规格

Ф51,Ф52,Ф53,Ф54,Ф55,Ф56,Ф57,Ф58,Ф59,Ф60mm等

成型样品实图

新诺模具压制试样图

压制样品形状

圆形薄片、圆柱体

模具材质

合金工具钢 Cr12MoV

模具压头硬度

HRC60-HRC62

模具腔体深度

55mm

模具组成结构

底座,内芯,套筒,压杆、垫片,退膜套

制样尺寸

Ф50mm

Ф60mm

对应外形尺寸

Ф115×150mm

Ф127×150mm

模具重量

14kg

20kg

压强计算公式

油缸的面积/模具的面积×压力表读数=模具的实际承受压强(Mpa)

友情提示

非标定制!以上指标仅供参考,可根据客户需求定制各种规格、形状、材质的模具





新诺易退模开瓣模具压力换算表







新诺开瓣模具操作示意图







新诺开瓣模具操作步骤

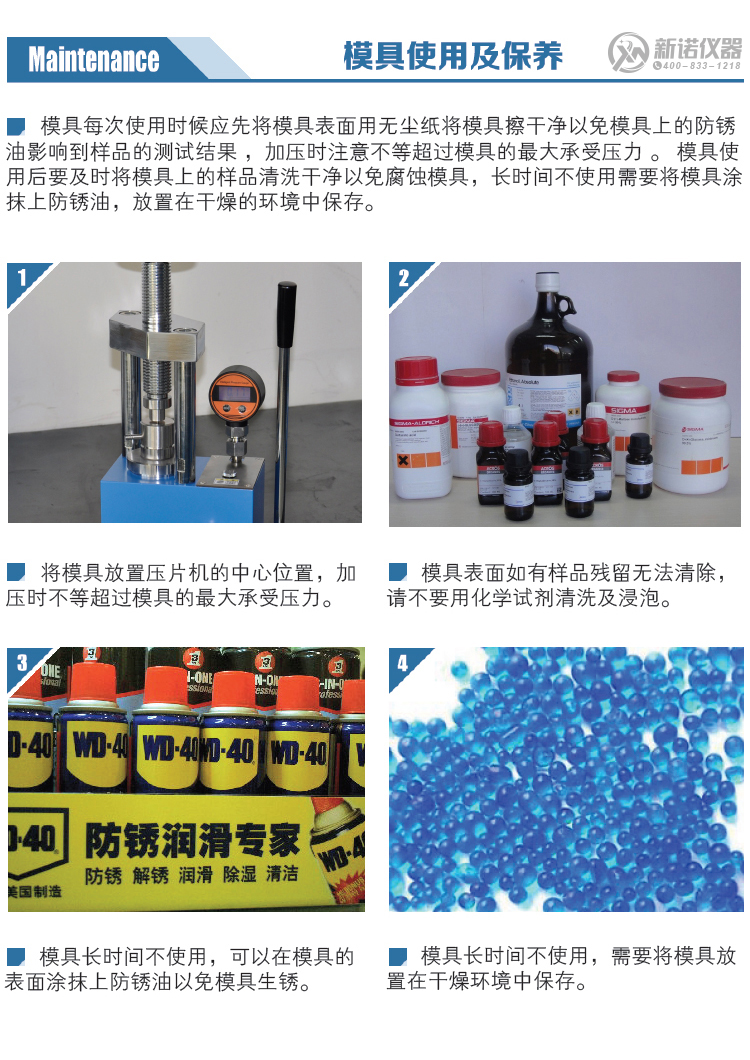

新诺模具使用及保养
