上海新诺(非标定制)MJF-P型普通方形模具(宽51-60mm)压片机模具

产品时间:2020-12-03 02:20:17

简要描述:

普通方形模具常见于一些实验室用于压制粉末材料,制备成长方形、正方形、三角形或其他形状的薄片、柱体等。需配合压片机使用,可将溴化钾(KBr)、氯化钠(NaCl)、二氧化硅(SiO?)、氧化锆(ZrO2)、氧化铝(Al?O?)等各种粉末材料压制成型固体形状进行科学研究;现已广泛应用于科研、教学、催化、检测、制药、化工以及新材料研发等各个领域,可替...

详细介绍

一、模具概述:


普通方形模具常见于一些实验室用于压制粉末材料,制备成长方形、正方形、三角形或其他形状的薄片、柱体等。需配合压片机使用,可将溴化钾(KBr)、氯化钠(NaCl)、二氧化硅(SiO?)、氧化锆(ZrO2)、氧化铝(Al?O?)等各种粉末材料压制成型固体形状进行科学研究;现已广泛应用于科研、教学、催化、检测、制药、化工以及新材料研发等各个领域,可替代同类进口产品。



选型指南:普通方形模具常用规格一般长宽在3-50mm以内居多。多见于宽5×10mm,10×10mm,宽10×20mm,宽10×30mm,宽20×20mm,,宽30×30mm,宽40×40mm,宽50×50mm等规格,方形模具属实验室耗材,各种规格长宽尺寸均可非标定制,货期一般为3-20天,欢迎来电垂询



二、主要技术指标:


模具名称

MJF-P型 普通方形模具(宽41-70mm)

成型样品实图

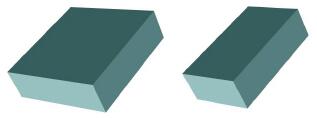

新诺方形模具成型实图

压制样品形状

长方形、长条形、正方形、三角形的薄片或柱体

模具材质

合金工具钢 Cr12MoV

模具压头硬度

HRC60-HRC62

常见尺寸

宽50×50mm

宽60×60mm

宽70×70mm

模具腔体深度

55mm

60mm

65mm

对应外形尺寸

Ф98×150mm

Ф118×180mm

Ф138×180mm

模具重量

7.3kg

11.4kg

20kg

压强计算公式

油缸的面积/模具的面积×压力表读数=模具的实际承受压强(Mpa)

友情提示

非标定制!以上指标仅供参考,可根据客户需求定制各种规格、形状、材质的模具







新诺方形模具压力换算表







新诺方形模具操作示意图

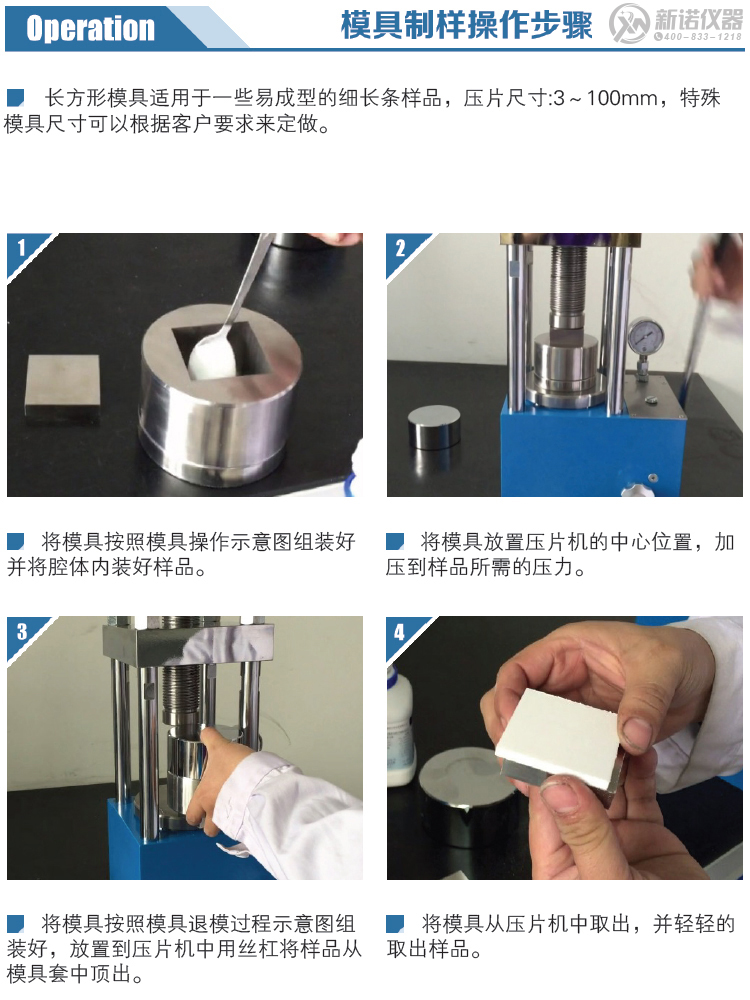

新诺方形模具制样操作步骤

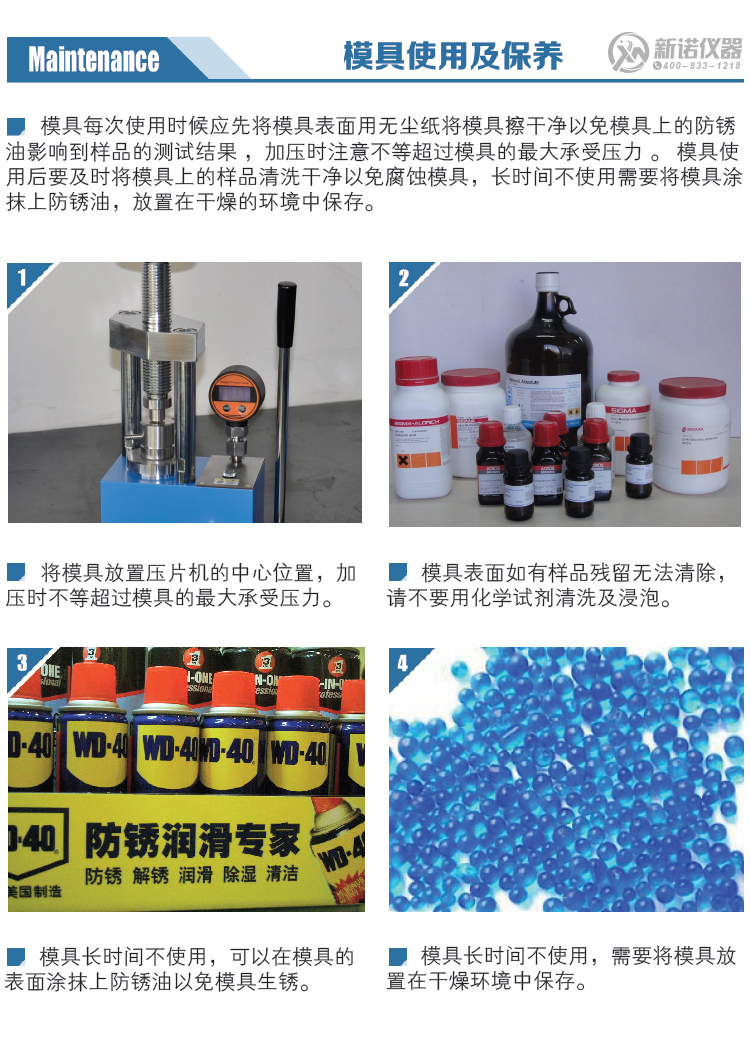

新诺模具使用及保养
