上海新诺 SYP-60TF型 60吨位手动粉末压片机（60吨油压机，带防护罩 ）
一、仪器概述：
新款SYP系列60吨位手动压片机适用于需要较大压力成型的样品实验，广泛应用于新材料、超导、粉末陶瓷、新型电源、电池、建材、冶金粉末等领域，可以和钙铁分析，红外光谱（IR）， X荧光（XRF）分析仪器配套使用；可以通过特定的模具将溴化钾（KBr）、氯化钠（NaCl）等粉末材料压制成各种各样的试片、柱体、异型体或组合体等其它形状进行科学分析研究；同时它也适用于其它需要相应压力的工作场合，作为压力机使用，测试分析各种物体的耐压程度等等，应用非常广泛。
新诺SYP系列手动粉末压片机是新诺公司为适应当前市场需求，接受了部分高校老师的建议与反馈，在老款压机基础上研制出的新一代压力成型机。该机进行了全面优化改进，一体式结构，油缸、油池、主板、活塞在一个主体上，没有了密封连接，减少了漏油点，降低了压片机漏油几率的发生。设计之初就考虑了压片机日后的清洁工作，更好的方便了用户进行仪器维护保养。并采用了进口压力传感器，使压力稳定性大大提高，深受国内外用户喜爱。
二、型号介绍：

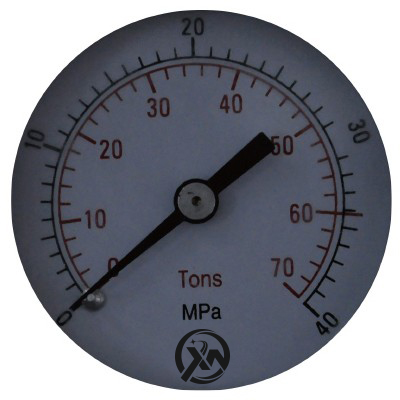

SYP-60TF型60吨压片机是实验室常用于荧光光谱仪制备样品使用，俗称荧光压片机，配上适当的X荧光专用硼酸模具、钢环模具、塑料环模具等，可制备荧光光谱仪测试所需试片。该型号与SYP-60TFS型油压机之间的主要区别是SYP-60TF型采用的是指针式双刻度压力表，【压力Tons】和【油缸压强MPa】双刻度显示，施加压力不用换算，避免模具超压现象，其它参数同SYP-60TFS。均采用进口压力传感器，带有机玻璃防护罩。
三、主要技术参数：
仪器型号 | SYP-60TF | SYP-60TFS |
压力表类型 | 指针式，压力、压强双刻度显示 | 数显式，高精度数字显示压力表 |

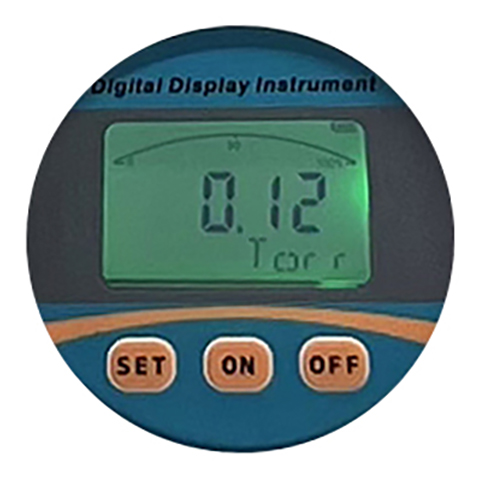

选配数显表 | XNNETS 数字显示 0.00-40.00MPa/0.01MPa（仅限“S”型） | |
压力范围 | 0-60T（0-34MPa） | |
压强换算 | 1T=0.56Mpa | |
活塞直径 | Φ150mm | |
最大活塞行程 | 50mm（警示！请注意油缸上升高度，切勿超高） | |
加压方式 | 手动加压/缓加压，手动泄压 | |
压力稳定性 | ≤1MPa/10min | |
模具压强计算公式 | 油缸的面积÷模具的面积×压力表读数=模具实际承受压强（Mpa） | |
整体结构 | 一体式结构 | |
防护功能 | 防弹玻璃防护门 | |
立柱数量 | 四根立柱 | |
工作台直径 | Ф160mm | |
工作空间 | 185×210mm（宽/高） | |
外形尺寸 | 405×240×565mm（长/宽/高） | |
仪器重量 | 120kg | |
标准配置 | 压片机1台，模具选购； *型号中带“F”为有机玻璃防护罩，带“S”为数显压力表。 | |
备注：部分为我新诺特有指标，可根据客户需求定做或改进压力机。
四、压力换算表：
规格型号 | SYP-60TF型 粉末压片机压力换算表 | |
实际输出压力 | 压力表系统压强 | 压力表类型 |
1 T | 0.56 MPa |
|
3 T | 1.70 MPa | |
5 T | 2.80 MPa | |
10 T | 5.60 MPa | |
20 T | 11.3 MPa | |
30 T | 17.0 MPa | |
40 T | 22.6 MPa | |
50 T | 28.3 MPa | |
60 T | 34.0 MPa | |
压强计算公式 | 油缸的面积/模具的面积×压力表读数=模具的实际承受压强（Mpa） | |
友情提示 | 系统压强（即压力表读数）不宜超过34MPa=60T，否则会影响设备使用寿命 | |
