一、仪器概述:
粉末压片机:顾名思义,就是可通过特定的模具将溴化钾(KBr)、氯化钠(NaCl)、氧化铝(Al2O3)等粉末材料压制成型为各种规格的试片、柱体、异型体或组合体进行科学研究分析。又称小型油压机,压样机,压力成型机等,广泛应用于新材料、超导、粉末陶瓷、新型电源、电池、建材、冶金粉末等领域,可以和钙铁分析,红外光谱(IR), X荧光(XRF)分析仪器配套使用;同时也适用于其他需要相应压力的工作场合,作为压力机使用,测试分析各种物体的耐压程度等等,应用非常广泛。
二、仪器优势:
SYP系列手动压片机是新诺为适应当前市场需求,结合部分高校老师的建议与反馈,在老款压片机基础上研制的新一代实验室油压机。该机进行了全面的优化改进,具有造型美观、操作方便、做工精致、结构紧凑等优点,采用一体式结构,油缸、油池、主板、活塞在一个主体上,没有密封连接,减少了漏油点,降低了压片机漏油的机率。设计之初考虑了压片机日后的清洁工作,更方便用户日后进行仪器维护保养。采用进口压力传感器,压力稳定性好,深受国内外部分用户喜爱。
三、型号说明:
SYP-40C型 40吨位手动压片机因常用于实验室荧光光谱仪制备样品使用,又称荧光压片机,配上适当的X荧光专用硼酸模具、钢环模具等,可制备荧光光谱仪测试所需试片。该型号与SYP-40CS型油压机之间的主要区别是 SYP-40C型 选用指针式双刻度压力表,【压力Tons】和【油缸压强MPa】双刻度显示,施加压力不用换算,避免模具超压现象,其它参数同:SYP-40CS型。
四、主要技术参数:

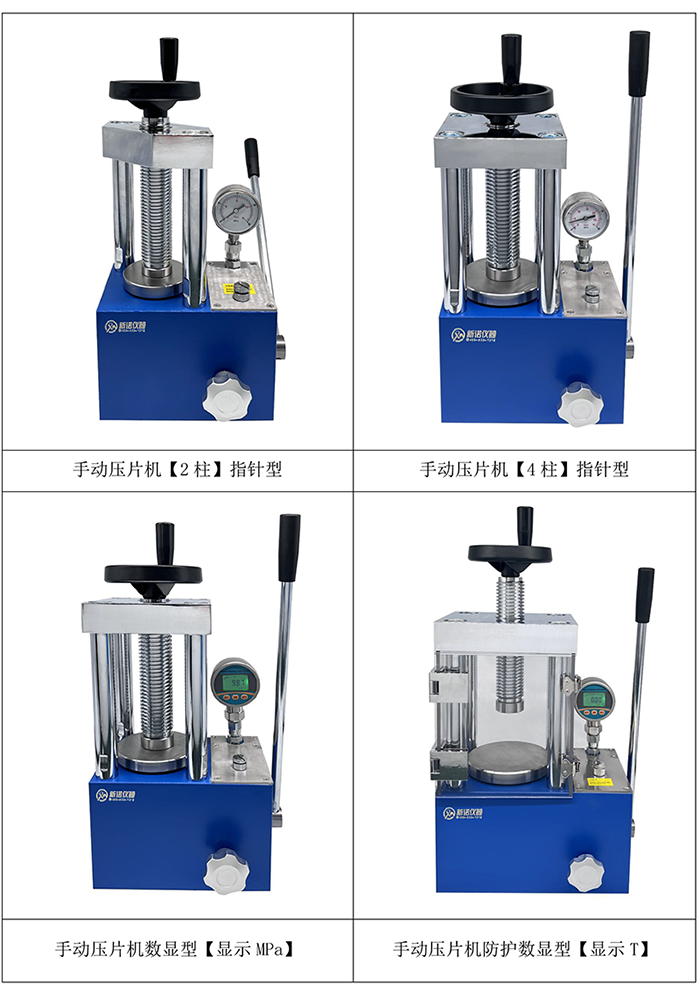

设备型号 | SYP-40C | SYP-40CS | SYP-40CF | SYP-40CFS |
压力表类型 | 指针压力表 | 数显压力表 | 指针压力表 | 数显压力表 |
标配压力表 | 指针式,压力吨位、压强兆帕双刻度显示 | |||
选配数显表 | XNNETS 数字显示 0.00-40.00MPa/0.01MPa(仅限带"S"型) | |||
压力范围 | 0-40T(0-30MPa) | |||
压力换算 | 1T=0.75Mpa/1Mpa=1.33T | |||
活塞直径 | Φ130mm 镀铬油缸 | |||
最大活塞行程 | 50mm | |||
加压方式 | 手动加压 | |||
压力稳定性 | ≤1MPa/10min | |||
压强计算公式 | 油缸的面积÷模具的面积x压力表读数=模具实际承受压强(Mpa) | |||
整体结构 | 一体式结构 | |||
工作台直径 | Ф140mm | |||
立柱数量 | 4根立柱 | |||
防护功能 | 无 | 带有机玻璃防护罩 | ||
工作空间 | 106x185mm(宽/高) | 126x185mm(宽/高) | ||
外形尺寸 | 295x215x500mm(长宽高) | 355x215x505mm(长宽高) | ||
设备重量 | 75kg | 90kg | ||
配置说明 | 油压机1台,模具选购。型号中带"S"为数显压力表,带"F"为有机玻璃防护罩 |
备注:部分为我新诺特有指标,可根据客户需求定做或改进油压机。
五、压力换算表:
规格型号 | SYP-40C型 粉末压片机压力换算表 | |
实际输出压力 | 压力表系统压强 | 压力表类型 |
1 T | 0.75 MPa | |
3 T | 2.20 MPa | |
5 T | 3.70 MPa | |
10 T | 7.50 MPa | |
12 T | 9.00 MPa | |
15 T | 11.3 MPa | |
20 T | 15.0 MPa | |
30 T | 22.5 MPa | |
40 T | 30.0 MPa | |
压强计算公式 | 油缸的面积/模具的面积x压力表读数=模具的实际承受压强(Mpa) | |
友情提示 | 系统压强(即压力表读数)不宜超过30MPa=40T,否则会影响设备使用寿命 |
