上海新诺 SYP-24TFS型 数显手动压片机，24吨防护压片机，宽空间（112×160mm）
一、仪器概述：
粉末压片机可以和钙铁分析仪、傅立叶红外光谱仪（IR）、X射线荧光光谱仪（XRF）等分析测试仪器配套制样使用；现已广泛应用于科研、教学、检测、催化、制药、化工以及新材料研发等各个领域；此外，通过特定的压片模具可将溴化钾（KBr）、氯化钠（NaCl）、硼酸（H3BO3）等各种粉末材料压制成型，并制作出各种各样的试片、柱体、异型体或其他形状进行科学研究；同时，油压机也适用于其他需要相应压力的工作场所，作为压力机使用，测试各种物体的耐压程度等等，应用非常广泛，可替代同类进口产品。
新诺SYP系列实验室手动压片机是新诺公司为适应当前市场需求，接受了部分高校老师的建议与反馈，在老款压机基础上研制的新一代压力成型机。该机具有外型美观、结构紧凑、体积小、打压快、操作简单、清洁方便等特点；一体式结构，油缸、油池、主板、活塞在一个主体上，没有了密封连接，减少了漏油点，降低了压片机漏油机率的发生；选用进口压力传感器，使压力稳定性大大提高；在设计之初就考虑了油压机日后的清洁保养工作，更好的方便用户进行设备保养维护，深受国内外用户喜爱。
二、主要技术参数：

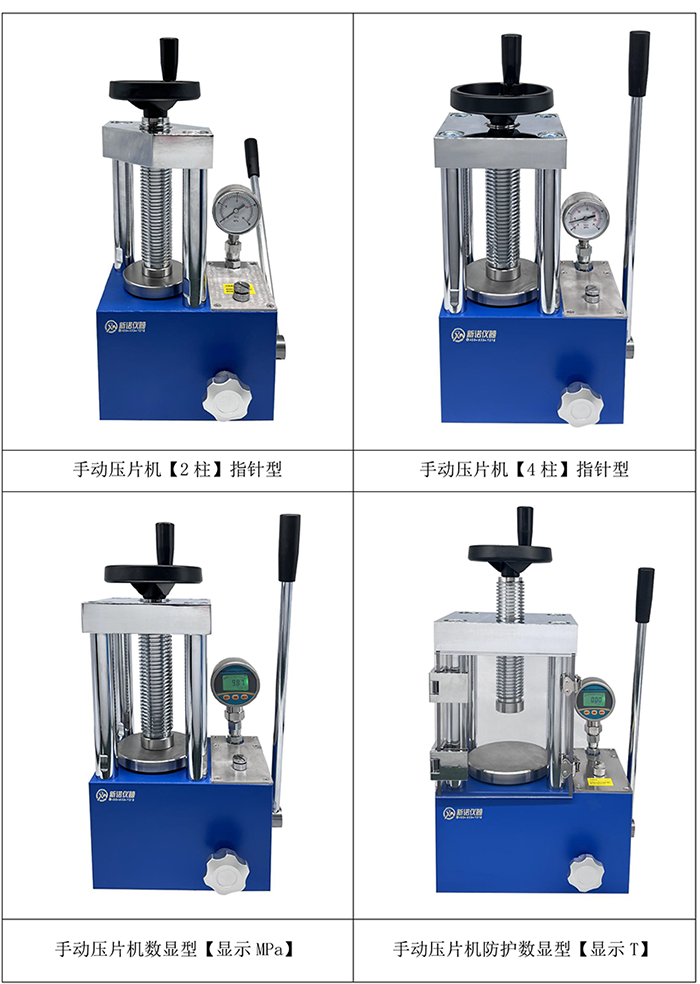

设备型号 | SYP-24T | SYP-24TS | SYP-24TF | SYP-24TFS |
压力表类型 | 指针压力表 | 数显压力表 | 指针压力表 | 数显压力表 |
标配压力表 | 指针式，压力吨位、压强兆帕双刻度显示 | |||
选配数显表 | XNNETS 数字显示 0.00-40.00MPa/0.01MPa（仅限带“S”型） | |||
压力范围 | 0-24T（0-34MPa） | |||
压力换算 | 1T=1.42Mpa | |||
活塞直径 | Φ95mm 镀铬油缸 | |||
最大活塞行程 | 30mm（警示！请注意油缸上升高度，切勿超高） | |||
加压方式 | 手动加压/缓加压，手动泄压 | |||
压力稳定性 | ≤1MPa/10min | |||
压强计算公式 | 油缸的面积÷模具的面积×压力表读数=模具实际承受压强（Mpa） | |||
整体结构 | 一体式结构 | |||
工作台直径 | Ф105mm | |||
立柱数量 | 四根立柱 | 四根立柱 | ||
防护功能 | 无 | 带有机玻璃防护罩 | ||
工作空间 | 80×150mm（宽/高） | 112×160mm（宽/高） | ||
外形尺寸 | 250×180×420mm（长宽高） | 305×195×425mm（长宽高） | ||
设备重量 | 42kg | 65kg | ||
配置说明 | 24吨油压机1台，模具选购。型号中带“S”为数显压力表，带“F”为有机玻璃防护罩 | |||
备注：部分为我新诺特有指标，可根据客户需求定做或改进油压机。
三、型号介绍：

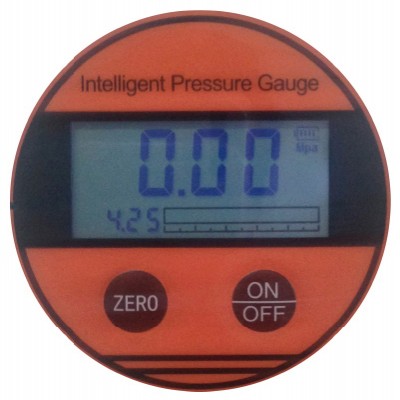

新诺SYP-24TFS型 24吨位手动粉末压片机是实验室一种常见的压力试验机，又称小型油压机，红外专用压片机等；采用进口压力传感器，数字式压力表，压力显示范围 0.00-40.00MPa，显示精度 0.01MPa，精度更高，适用于对压力控制比较精准的场所或压力试验活动。本机最大的优势是工作空间大，适合更宽的模具压样使用，而且并配有机玻璃防护罩，使压力操作更安全放心，符合相关安全规定。
四、压力换算表：
规格型号 | SYP-24TFS型 粉末压片机压力换算表 | |
实际输出压力 | 压力表系统压强 | 压力表类型 |
1 T | 1.41 MPa |
|
2 T | 2.82 MPa | |
3 T | 4.23 MPa | |
5 T | 7.06 MPa | |
8 T | 11.3 MPa | |
10 T | 14.1 MPa | |
15 T | 21.2 MPa | |
20 T | 28.3 MPa | |
24 T | 34.0 MPa | |
压强计算公式 | 油缸的面积/模具的面积×压力表读数=模具的实际承受压强（Mpa） | |
友情提示 | 系统压强（即压力表读数）不宜超过34MPa=24T，否则会影响设备使用寿命 | |
五、压片机注意事项：

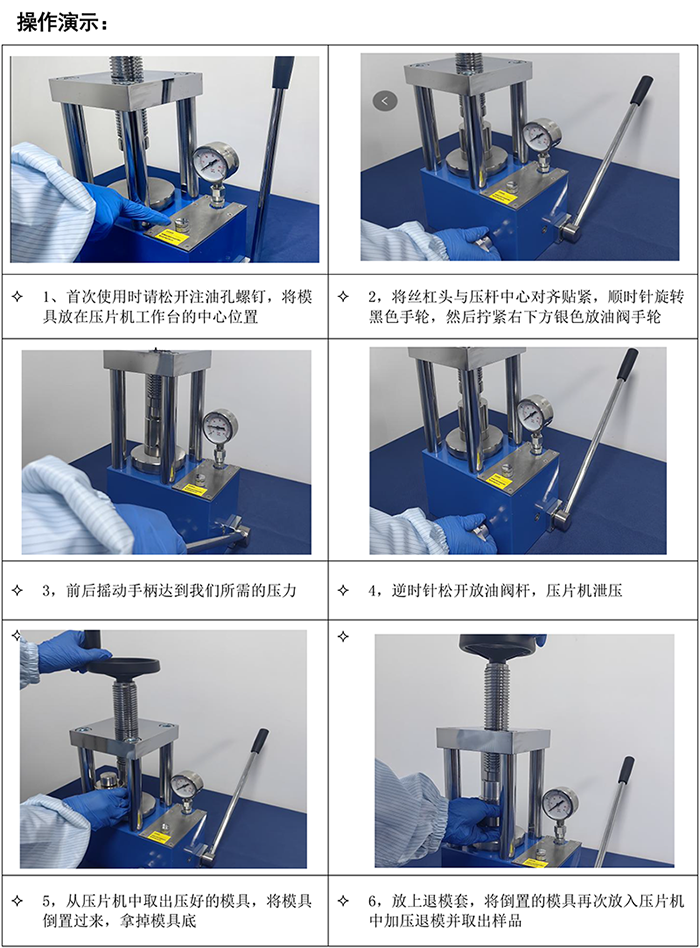

1、运输途中为了避免设备倒置、倾斜引起漏油，出厂前会将注油孔螺钉帽拧紧。用户收到产品正常使用时，需将螺钉帽松开一点（逆时针旋转一周）。因为油池注油孔螺钉帽密封性很好，不松开注油孔螺钉帽，会导致设备上压慢或无法上压。
2、加压时将模具放在丝杠头中心的位置，稍微旋转一下丝杠，顶住压杆帽
3、使用时压力尽量不要过本机的最大压力范围，否则会影响压片机的使用寿命，甚至造成危险。
4、油缸不要超过本机的最大行程，否则会导致拉簧变形，油缸无法回到初始位置。
5、压片机液压油使用68号抗磨液压油【耐高压】型为宜；
6、每次试验完毕，要及时清理机器表面的残留物，定期在丝杠处加润滑油或凡士林，避免丝杠生锈影响使用。
7、整机保养：长时间不用时，建议将压片打上一点压力，拧紧放油阀杆，然后拧紧注油孔螺钉。
8、使用中有任何问题可拨打下方服务热线，由工程师电话或视频指导操作。
由衷的感谢您选择我公司产品，我们将尽最大努力为您提供服务，谢谢！
